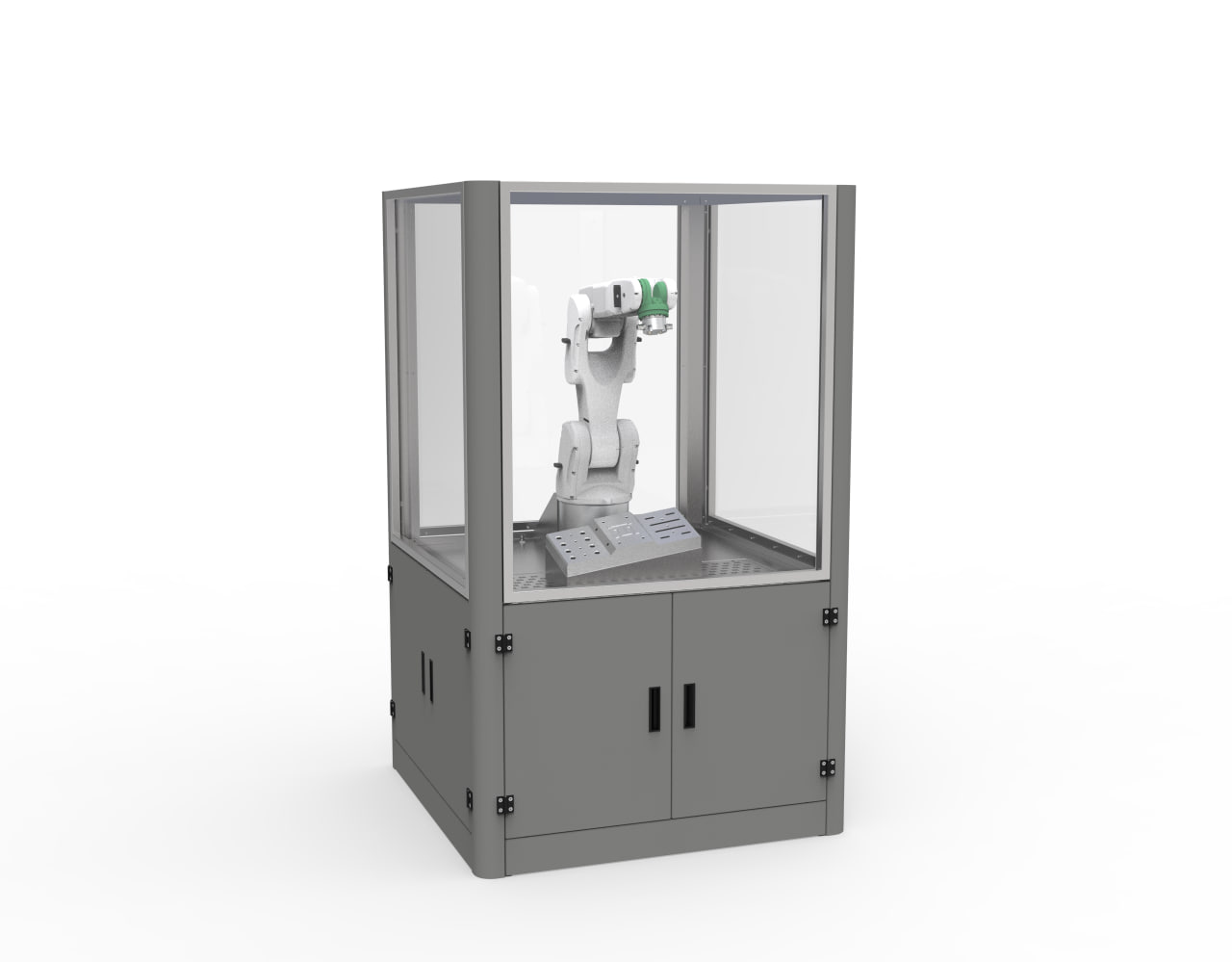

Роботизированная моечная установка AM25 RD с неподвижной форсункой

Роботизированные моечные установки серии RD с позиционированием детали

Роботизированная моечная установка AM25 RD с позиционированием детали представляет собой современный автоматизированный комплекс, предназначенный для высокоэффективной очистки изделий от технологических загрязнений после механической обработки, литья, термообработки и других производственных операций. Очистка осуществляется за счет точного позиционирования и ориентации детали промышленным роботом относительно неподвижных моющих форсунок, что обеспечивает равномерную обработку всех поверхностей изделия, включая труднодоступные зоны, при высокой производительности и стабильном качестве мойки.

Такой принцип работы сочетает преимущества роботизации с простой и надежной конструкцией моечной системы. Вместо перемещения моющих головок промышленный робот изменяет положение детали в пространстве, подводя необходимые поверхности к зоне воздействия моющих струй. Это позволяет значительно упростить конструкцию оборудования, повысить его надежность и сократить эксплуатационные расходы без снижения качества очистки. Подобные решения широко применяются на предприятиях машиностроения, автомобилестроения, двигателестроения, авиационной, энергетической и других отраслей промышленности.

Принцип работы:

Деталь захватывается промышленным роботом и перемещается в рабочую камеру установки. В соответствии с заданной программой робот последовательно позиционирует и ориентирует изделие относительно системы неподвижных моющих форсунок, изменяя угол наклона, направление и положение детали в пространстве. Благодаря этому каждая поверхность подвергается воздействию моющих струй под оптимальным углом, что обеспечивает эффективное удаление технологических загрязнений даже из сложных внутренних полостей, каналов и отверстий.

В зависимости от требований технологического процесса установка может выполнять полный цикл обработки, включающий:

• мойку горячим моющим раствором
• ополаскивание
• промывку деминерализованной водой
• обдув сжатым воздухом
• автоматическую передачу детали на следующую технологическую операцию

Все параметры процесса — траектория движения робота, положение детали, температура моющего раствора, давление струй, расход жидкости, продолжительность отдельных операций и последовательность технологических этапов — программируются через систему управления и могут быть быстро адаптированы под различные изделия.

Основные преимущества:

Использование промышленного робота обеспечивает высокую точность позиционирования деталей и полную повторяемость технологического процесса. Благодаря неподвижной системе форсунок оборудование отличается простой конструкцией, высокой надежностью и минимальными требованиями к техническому обслуживанию.

Преимущества установки:

• эффективная очистка наружных поверхностей, внутренних полостей и каналов
• точное позиционирование изделия относительно моющих форсунок
• высокая повторяемость результатов мойки
• простая и надежная конструкция моечной системы
• программируемые режимы обработки для различных деталей
• возможность работы с изделиями сложной геометрии
• высокая производительность
• снижение эксплуатационных расходов
• возможность интеграции в роботизированные производственные линии

Индивидуальная конфигурация:

Каждая роботизированная моечная установка разрабатывается индивидуально с учетом геометрии деталей, требуемой производительности и класса чистоты. Комплекс может комплектоваться промышленными роботами различной грузоподъемности, специализированными захватами, насосами высокого давления, системами многоступенчатой фильтрации, нагрева моющего раствора, сушильными модулями, автоматическими устройствами загрузки и выгрузки деталей, конвейерами, поворотными станциями и системами технического зрения.
Модульная конструкция позволяет адаптировать оборудование под изменение производственной программы и интегрировать его в существующие автоматизированные линии предприятия.

Области применения:

Роботизированные моечные установки с позиционированием детали применяются для очистки:

• блоков цилиндров
• головок блока цилиндров
• корпусов коробок передач
• картеров
• корпусов насосов
• элементов гидравлических систем
• деталей двигателей внутреннего сгорания
• литых и механически обработанных деталей
• изделий сложной пространственной геометрии

Экономическая эффективность:

Использование промышленного робота для позиционирования деталей позволяет обеспечить стабильно высокое качество очистки при сравнительно простой конструкции моечной системы. Автоматизация процесса повышает производительность участка мойки, снижает влияние человеческого фактора, уменьшает количество брака и обеспечивает стабильную подготовку деталей перед сборкой, нанесением покрытий, испытаниями или контролем качества.

НПП «Моторные технологии» проектирует и производит роботизированные моечные комплексы по индивидуальным требованиям заказчиков. Каждая установка разрабатывается с учетом особенностей изделий, производительности, требований к чистоте деталей и условий эксплуатации. Это позволяет создавать эффективные решения, полностью интегрированные в существующие производственные процессы предприятия.
